Display Loggers

走行中の車両状態を鮮明なグラフィックで可視化し、ドライバーに必要な情報だけを瞬時に届けるインテリジェントな表示・記録システム。
高精度ロギングと柔軟なレイアウト編集により、エンジン・車体・ドライビングの変化をリアルタイムで把握でき、判断の質そのものを引き上げる。
走行後は i2 解析と連携し、記録された膨大なデータを“意味のある気づき”へ変換する。
視覚とデータの両面から車両の限界性能を引き出す、それがMoTeCディスプレイロガーです。

MoTeC ディスプレイロガーの導入フロー

MoTeC ディスプレイロガーは、 ディスプレイ本体 + ロガーオプション + 必要な拡張機能 を組み合わせて構築するシステムです。導入時は、以下の 3 ステップで検討するとスムーズです。

STEP

ディスプレイで “何をしたいか” を決める

まず、ディスプレイロガーで実現したい目的を整理します。

走行ログを取りたい
ラップタイムを計測したい
ECU のデータを表示したい
CAN センサーを追加して車両データを取りたい
警告ランプやシフトライトを使いたい
車両の状態を見やすくまとめたい

MoTeC ディスプレイは メーター表示だけでなく、車両データの統合管理が可能。目的を明確にすると、必要なオプションが自然に決まります。

STEP

必要なログ性能と拡張性（入出力点数）を決める

C12系はディスプレイ本体だけではログ機能は使えません。 ログを使うには必ずロガーオプションが必要です。

用途に応じて、以下から選びます。

120MBロガーオプション：120MBのログ機能追加　ロギングレート(1～500Hz)
プロロガーオプション：高度解析(i2Pro)、ロギングレート(1～1000Hz)
USBロガーオプション：外付け大容量ロギング
T2テレメトリーオプション：リアルタイムで車両データを無線送信できる機能

STEP

ディスプレイ本体と必要なオプションを購入する

目的と必要なログ性能が決まったら、以下を組み合わせて導入します。

ディスプレイ本体（C12系/ C18系）
ロガーオプション（C12系は必須）
必要に応じて Pro Logger
CAN ケーブル・GPS・追加センサーなど

C12系はディスプレイ本体にロガーオプションを追加することで、 初めてログ機能が使用可能になります。

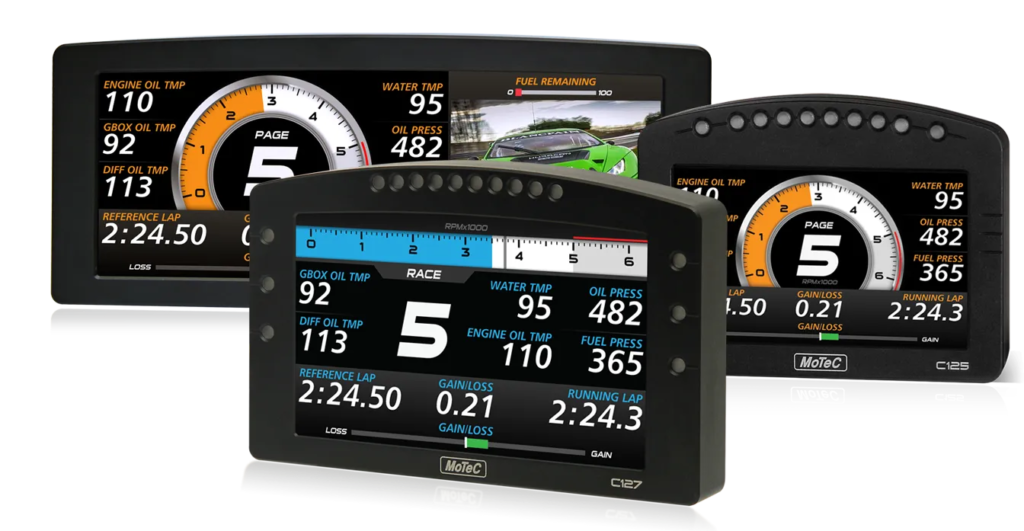

■MoTeCディスプレイロガー画面サイズ、機能対応表

機能	画面サイズ（インチ）
機能	5インチ	7インチ	12インチ	ディスプレイレス

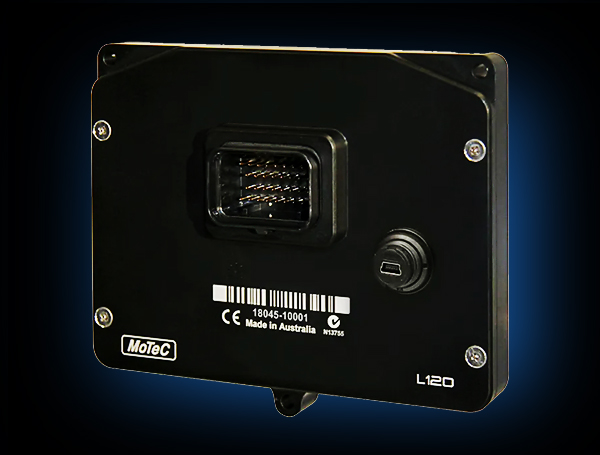

ベーシックモデル	C125	C127	C1212	L120 L120USB

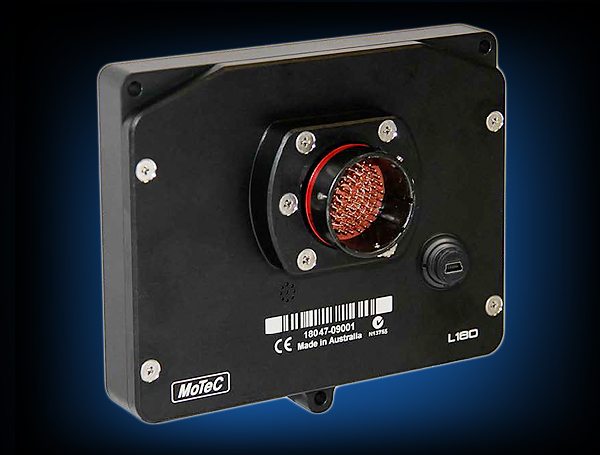

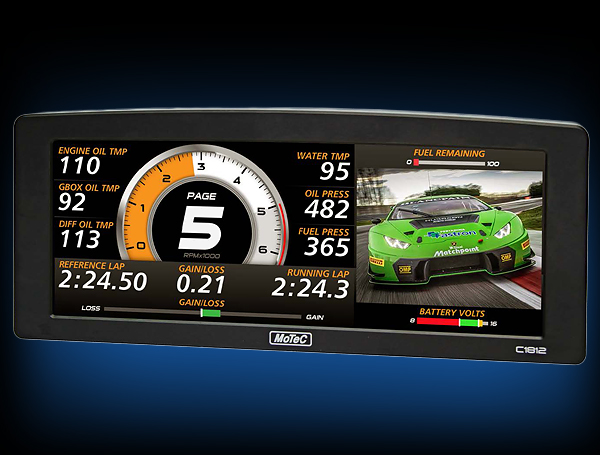

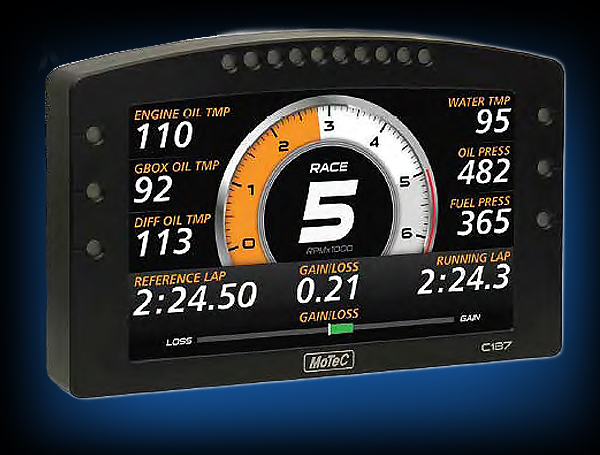

ハイスペックモデル	C185	C187	C1812	L180

■MoTeC ディスプレイロガー仕様一覧表

スクロールできます

		C125	C127	C1212	L120	L120 USB	C185	C187	C1812	L180
ディスプレイ	タイプ	超高輝度カラー			なし		超高輝度カラー			なし
	サイズ（インチ）	5	7	12			5	7	12
	LED表示	10	16	×			10	16	×
	バックライト	○					○
	表示モード	3					3

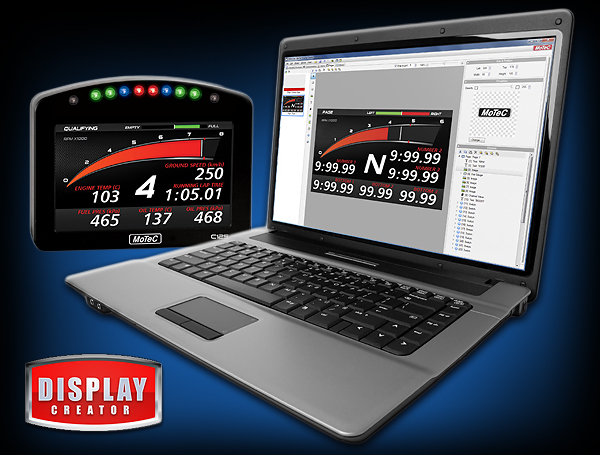

	特殊表示	(ディスプレイクリエーター)					(ディスプレイクリエーター)
データロガー機能	内臓ロガー	(120MB)			(120MB)	120MB	250(500)MB
	USBロガー	(〇)			×	○	(〇)
	ロギングレート	1～500Hz					1～1000Hz
	i2スタンダード	(○)				〇	○
	i2プロ	(○)					(○)
	テレメトリー	(○)					(○)
	内蔵センサー	3軸G/ダッシュ温度/電源&バッテリー電圧
入力系統	アナログ電圧	(6)					10(20)
	アナログ温度	(2)					4(8)
	デジタル	2					4
	スピード	3					4
	スイッチ	×					2
	ビデオ	1			×		3			×
	ワイドバンドラムダ	PLM/LTC経由
	拡張ユニット	E888/E816					E888/E816
							SVIM/VIM
出力	デジタル/スイッチPWM	(4)					6
	拡張ユニット	E888/E816					E888/E816
							VIM/SVIM
コミュニケーション	CAN	2					4
	RS232 受信	2					２ + OPT
	RS232 送信	1					2
	PC接続方法	イーサネット
